Наименование объекта

Усиление конструкций здания магазина, расположенного по адресу: Брюховецкий район, ст. Переясловская, ул. Красная, 5

Дата проведения

04.2019 г.

Заказчик

ИП Петух

1. Настоящий проект разработан на основании:

а) Задания на проектирование к договору № РД/1006/19 от 2 апреля 2019 г.

б) Технического отчета по обследования №ТО/1002/18 от 21.03.2019 г.

2. Проектом предусматривается усиление для следующих конструкций:

2.1. Усиление колонны каркаса К-2 в осях А3 / 4 методом устройства стойки усиления Сту1.

2.2. Прогоны ПР-1:

2.2.1. Усиление стержней (раскосов Р1, Р10, верхних поясов В2, В4, В5, В6, В7, В9) методом увеличения сечения.

2.2.2. Выполнить сварные соединения элементов решетки (стойки и раскосы) с поясами по всему периметру касания деталей в соответствие с  п. п. Л.1.2 СП 16.13330.2011.

2.2.3. Выполнить усиление узлов №№ 1, 1’, 2, 2’, 5, 5’ боковыми накладками.

2.2.4. Соединения с колоннами каркаса выполнить болтовыми на опорных площадках.

2.3. Прогон ПР-2:

2.3.1. Усиление стержней ( стоек С11, С21, С31, нижних поясов Н8, Н9, Н10, Н11, Н12, Н13, Н18, Н19, Н20, Н21, Н30, Н31, раскосов Р9, Р12, Р19, Р29) методом увеличения сечения.

2.3.2. Выполнить сварные соединения элементов решетки (стойки и раскосы) с поясами по всему периметру касания деталей в соответствие с  п. п. Л.1.2 СП 16.13330.2011.

2.3.3. Выполнить усиление узлов №№ 18, 19, 22, 23, 42, 43, 62 боковыми накладками.

2.3.4. Соединения с колоннами каркаса выполнить болтовыми на опорных площадках.

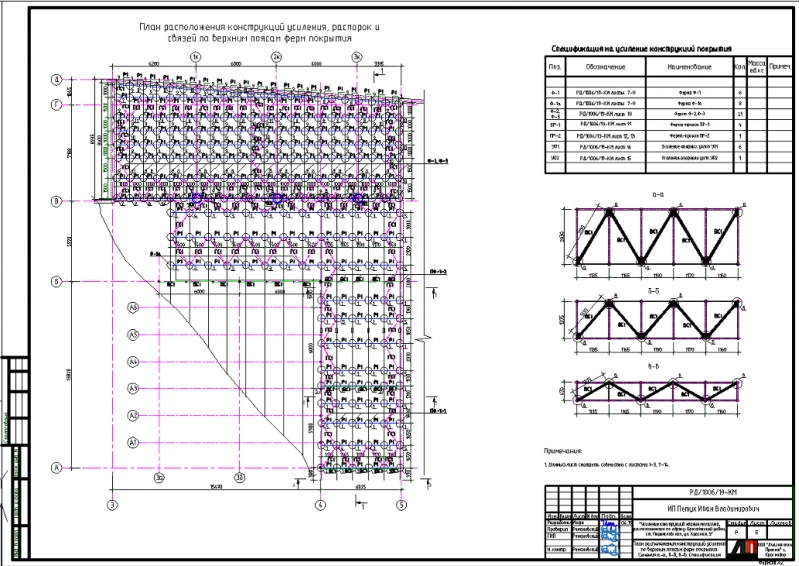

2.4. Фермы покрытия Ф-1, Ф-1а:

2.4.1. Уменьшения расчетной длины стержней (верхнего пояса В3-В18, нижнего пояса Н11, Н12) посредством устройства распорок и связей, увеличение сечения раскосов Р1, Р12, стойки С9 методом увеличения сечения.

2.4.2. Устройство горизонтальных связей между фермами.

2.4.3. Выполнить сварные соединения элементов решетки (стойки и раскосы) с поясами по всему периметру касания деталей в соответствие с  п. п. Л.1.2 СП 16.13330.2011 [25]..

2.5. Фермы покрытия Ф-2, Ф-3 (по результатам поверочных расчетов не обеспечиваются условия устойчивости и гибкости стержней верхнего пояса В1-В17, гибкость стержней нижнего пояса Н1-Н16):

2.5.1. Уменьшения расчетной длины стержней (верхнего пояса В1-В17, нижнего пояса Н1-Н16):посредством устройства распорок и связей.

2.5.2. Устройство горизонтальных связей между фермами.
