Наименование объекта

Гипермаркет «Магнит», расположенный по адресу: Российская Федерация, Волгоградская область, г. Волгоград, ул. им. Генерала, Штеменко, д. 3а

Дата проведения

21.02.2018 г.

Заказчик

АО «Тандер»

Объект обследования

строительные конструкции покрытия

Цель обследования

Визуальный осмотр состояния отдельных конструкций здания в соответствие с ГОСТ 31937-2011 [2], СП 13-102-2003 [13].

1. Выполнить осмотр конструкций покрытия кровли на предмет наличия дефектов и соответствия проектной документации.
2. Выполнить обмерные работы конструкций покрытия кровли в объеме необходимом для разработки рабочей документации по приведению конструкций покрытия в работоспособное состояние.

Причина обследования

Gроверка несущей способности конструкций покрытия

Краткая характеристика объекта обследования

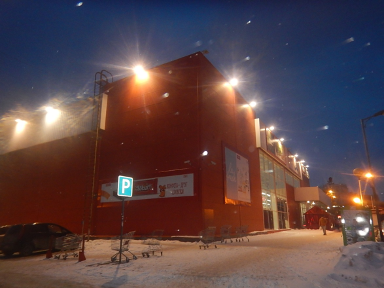

Здания гипермаркета «Магнит» расположенное по адресу: Российская Федерация, Волгоградская область, г. Волгоград, ул. им. Генерала, Штеменко, д. 3а построено по рабочей документации, разработанной ЗАО «Волгоградский Промстройпроект» [28, 29].

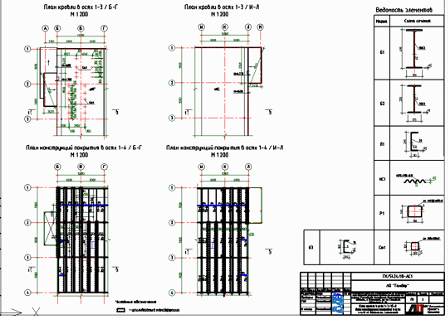

По техническому заданию (приложение А) обследованию (осмотру) подлежат: - прогоны покрытия АБК в осях 1-2 / Л-К, 2-3 / Б-В.

Конструктивная схема здания каркасная, сетка колонн 9х12 м, в плане прямоугольное. Торговый зал в осях 3-9 / Б-Л одноэтажный размерами 52×48 м, высота до низа несущих конструкций покрытия 8,4-9,6 м. Административно-бытовой корпус в осях 1-3 / Б-Л, двухэтажный, размерами 18х48 м, высота 1-го этажа – 5,1 м, высота 2-го этажа – 3-4,2 м.

Колонны каркаса сборные железобетонные квадратного сечения.

Балки покрытия из горячекатаных двутавров.

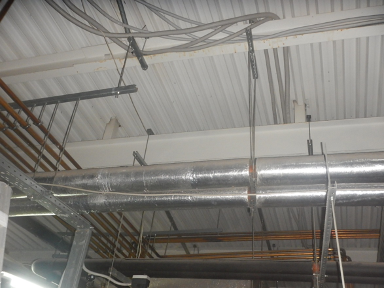

Прогоны покрытия из горячекатаных швеллеров.

Кровля из ПВХ мембраны по настилу из гофрированного стального профиля, утеплитель из экструзионного пенополистирола (верхний слой) и минераловатный (нижний слой), водоотвод внутренний.

Соединения элементов конструкций сварные и болтовые.

Поверхности стальных конструкций окрашены.

Здание построено в 2008 г., эксплуатируется, ранее не обследовалось.

Строительно-климатические условия района:

• климатический район III В [14];
• расчетная температура воздуха наиболее холодной пятидневки -25 ⁰С  [14];
• расчетная снеговая нагрузка – 1,2 кПа (120 кгс/м²), II район [15];
• нормативная ветровая нагрузка – 0,38 кПа (38 кгс/м²), III район [15];
• степень огнестойкости здания – II;
• класс конструктивной пожарной опасности – С0;
• класс и уровень ответственности  здания (сооружения) – КС-2, нормальный [5].

Выводы и рекомендации по техническому обследованию

По результатам визуального осмотра и поверочных расчетов в соответствие с положениями ГОСТ 31937-2011 [2], СП 13-102-2003 [13] определены следующие категории технического состояния здания:

1. Прогоны покрытия П1-1 в осях 3-4 / Б-В, К-Л, П1-5,6 в осях 1-2 / В-Г, И-К – работоспособное.
2. Прогоны П1-1,2,3,4 в осях 1-2 / Б-Г, И-Л, П1-1,2,3,4,5,6 в осях 2-3 / Б-Г, И-Л, П1-2,3,4,5,6 в осях 3-4 / Б-Г, И-Л – ограниченно – работоспособное.

Для устранения выявленных дефектов и повреждений по конструкциям здания рекомендуется:

1. Выполнить усиление прогонов покрытия П1-1,2,3,4 в осях 1-2 / Б-Г, И-Л, П1-1,2,3,4,5,6 в осях 2-3 / Б-Г, И-Л, П1-2,3,4,5,6 в осях 3-4 / Б-Г, И-Л методом увеличения сечения, устройством дополнительных распорок и т.д. – 29 шт.
